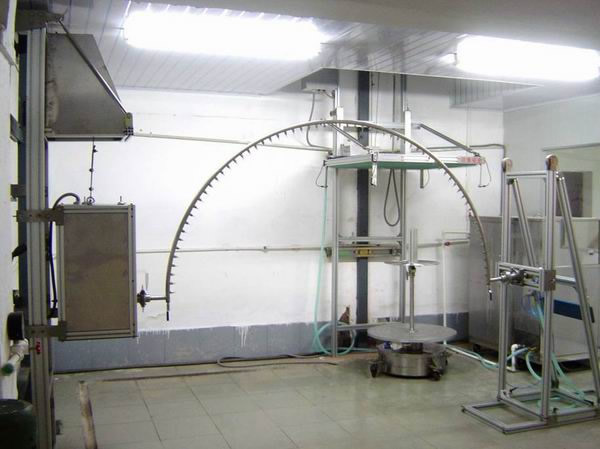

淋雨試驗
青島歐科標準技術有限公司 發布時間：2015/10/8
針對產品的防塵與防水測試要求，依據測試規范IEC/EN 60529。只要是產品有需要防止固態物（solid objects），如手臂、手指、金屬棒、金屬線，甚至是粉塵或是液體（水）進入產品內部，都有一套標準的測試設備、方法、時間和符合的判斷標準。
IEC/EN 60529 標準的全名是Degrees of protection provided by enclosure(IP code)，意思是產品外殼所提供的保護等級。IP是International Protecion 的縮寫，意思是國際上公認的保護等級，目前采用的國家也越來越多，只有在美國與加拿大，防塵防水仍沿用其國家標準如UL50及CSA。
一般而言，大多數的IEC或EN 之產品標準（product standard），在訂定其防塵防水的要求時，多會針對IEC/EN 60529的條件，如測試條件或判斷標準，做若干的修改，以適用其特殊產品的需求。這些標準如IEC/EN 60598 燈具產品，IEC/EN 60335 家電產品，IEC/EN 60558電源供應器標準，甚至是IEC/EN 60950的資訊產品標準，都常有防塵防水測試的要求。
產品有需要防塵防水的測試，多半其使用的條件在戶外或是潮濕環境，如燈具、廣告物、空調產品、浴室用品、洗衣機、游泳池用品、桑拿房用品、魚缸用品、上述產品的電源供應器，甚至是資訊產品也越來越強調防塵防水的功能。
產品有需要防塵防水的測試，多半其使用的條件在戶外或是潮濕環境，如燈具、廣告物、空調產品、浴室用品、洗衣機、游泳池用品、桑拿房用品、魚缸用品、上述產品的電源供應器，甚至是資訊產品也越來越強調防塵防水的功能。
IP Code 的意義 IP N1 N2 Y Z
第一個數字（N1 ）：可以是0，1，2，3，4，5，6 or X ,代表防止固態物進入的能力（防塵）。
第二個數字（N2）：可以是0，1，2，3，4，5，6，7，8 or X，代表防止液體進入的能力（防水）。
額外的第一個字母（Y）：可以是H，M，S，W，代表額外的保護條件。
額外的第二個字母（Z）：可以是A，B，C，D，代表保護接觸危險部件的能力。
第二個數字（N2）：可以是0，1，2，3，4，5，6，7，8 or X，代表防止液體進入的能力（防水）。
額外的第一個字母（Y）：可以是H，M，S，W，代表額外的保護條件。
額外的第二個字母（Z）：可以是A，B，C，D，代表保護接觸危險部件的能力。
|
第一個數字
|
測試意義
|
測試能力
|
|
0
|
不要求
|
—
|
|
1
|
50mm直徑的球體
|
50N
|
|
2
|
12.5mm直徑的球體
|
30N
|
|
3
|
2.5mm直徑的金屬棒
|
3N
|
|
4
|
1.0mm直徑的金屬線
|
1N
|
|
5
|
粉塵室，有或沒有負壓
|
—
|
|
6
|
粉塵室，有負壓
|
—
|
|
X
|
未指明
|
—
|
|
第二個數字
|
測試意義
|
水量或水深
|
測試時間
|
|
0
|
不要求
|
—
|
—
|
|
1
|
垂直滴水測試
|
1mm/min
|
10min
|
|
2
|
傾斜15度滴水測試
|
3mm/min
|
每一斜面2.5min
|
|
3
|
噴水測試（60度）
|
0.07 L /min每孔
|
10min
|
|
4
|
濺水測試（180度）
|
0.07 L /min每孔
|
10min
|
|
5
|
水柱測試
|
12.5 L/min
|
1min/m2，≥3min
|
|
6
|
強力水柱測試
|
100L/min
|
1min/m2，≥3min
|
|
7
|
短暫浸水測試
|
頂部離水面15cm或底部離水面1m
|
30min
|
|
8
|
連續浸水測試
|
個別訂定，但比7要嚴格
|
＞30 min
|
|
X
|
未指明
|
—
|
—
|
測試后的判斷
一般若產品標準沒有特別規定，IP5X粉塵測試的要求為：
■滑石粉不得累積或進入產品內，換成是任何其他粉塵進入時，可能造成危害產品的正常操作或產品安全。
■不得有滑石粉進入造成可能降低爬電距離(creepage distance)縮短，而不符合安全的要求。
一般若產品標準沒有特別規定，IP5X粉塵測試的要求為：
■滑石粉不得累積或進入產品內，換成是任何其他粉塵進入時，可能造成危害產品的正常操作或產品安全。
■不得有滑石粉進入造成可能降低爬電距離(creepage distance)縮短，而不符合安全的要求。
一般若產品標準沒有特別規定，IP6X粉塵測試的要求為：
■不得有任何粉塵進入外殼。
■不得有任何粉塵進入外殼。
一般若產品標準沒有特別規定，IPX1-IPX6防水測試的要求為：
■不得影響產品的正常操作。
■不得危害產品的安全。
■不得有水進入接觸到帶電部分或沒有防水的線圈上。
■不得于電纜終端有積水現象或進入電纜線。
■不得影響產品的正常操作。
■不得危害產品的安全。
■不得有水進入接觸到帶電部分或沒有防水的線圈上。
■不得于電纜終端有積水現象或進入電纜線。
