EMC測試場地
青島歐科標準技術有限公司   發布時間:2015/10/8

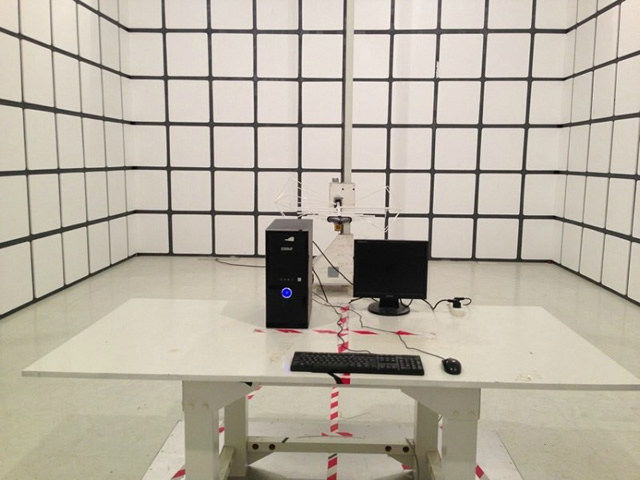

EMC測試場地-1

 輻射發射(Radiated Emission)測試,是測量EUT通過空間傳播的輻射騷擾場強?梢苑譃榇艌鲚椛洹㈦妶鲚椛,前者針對燈具和電磁爐,后者則應用普遍。另外,家電和電動工具、AV產品的輔助設備有功率輻射的要求(稱為騷擾功率)。

1. 輻射發射測試標準:
a) 電場輻射:CISPR22,CISPR13,CISPR11,CISPR14-1,CISPR15(特定類別的玩具);
b) 磁場輻射:CISPR15(工作電流頻率超過100Hz的燈具),CISPR11(電磁爐);
c) 騷擾功率:CISPR14-1(工作頻率不超過9kHz的一部分設備除外),CISPR13(只對輔助設備)。
2. 輻射發射測試方法
1) 輻射發射測試儀器和設備:
a) 電場輻射:接收機(1G以下)、頻譜儀(1G以上)、電波暗室、天線(1G以下一般用雙
錐和對數周期的組合或用寬帶復合天線,1G以上喇叭天線);
b) 磁場輻射:接收機、三環天線或單小環遠天線;
c) 騷擾功率:接收機、功率吸收鉗。
接收機遵循CISPR16-1-1的要求,天線、場地遵循CISPR16-1-4的要求,吸收鉗遵循CISPR16-1-3的要求。
2) 輻射發射測試測試布置:
a)電場輻射:也是分臺式與落地式,與傳導發射相同(因為輻射發射結果與產品布置的關系
尤為密切,因此需要嚴格按照標準布置包括產品、輔助設備、所有電纜在內的受試樣品);
b)磁場輻射:不同尺寸的三環天線對能夠測試的EUT最大尺寸是有限制的,以2m直徑的環形三環天線為例,長度小于1.6m的EUT能夠放在三環天線中心測試;在CISPR11中,超過1.6m的電磁爐用0.6m直徑的單環遠天線在3m外測量,最低高度1m;
c)騷擾功率:分臺式與落地式,臺式設備放在0.8m的非金屬桌子上,離其他金屬物體至少0.8m(通常是屏蔽室的金屬內墻,這個距離要求在CISPR14-1中是至少0.4m);落地式設備放在0.1m的非金屬支撐上;被測線纜(LUT)布置在高0.8m、長6m的功率吸收鉗導軌上,吸收鉗套在線纜上,電流互感器端朝向被測設備。如果被測設備有其他線纜,在不影響功能的情況下能斷開的斷開,不能斷開的用鐵氧體吸收鉗隔離。
3) 輻射發射測試頻段:電場輻射一般是30MHz-1GHz(有些產品需要測超過1G,根據具體標準的規定),磁場9kHz-30MHz,騷擾功率30-300MHz。
4) 輻射發射測試限值:隨不同標準,場地是3m、10m或其他尺寸,不同的產品分類(Group 1/2, Class A/B)而限值不同。
5) 輻射發射測試過程:
a)30MHz-1GHz電場輻射:在半電波暗室中進行,EUT隨轉臺360度轉動,天線在1-4m高度
上下升降,尋找輻射最大值。結果用QP值表示。垂直、水平兩種天線極化方向都測。
b)大于1G的電場輻射:工作頻率超過108MHz的ITE設備、超過400MHz的ISM設備需要測試,是在3m場地,使用頻譜儀測。ITE設備測試方法基本同30MHz-1GHz,結果用Peak與AV值表示。ISM的產品有點不同,需要在全電波暗室中測,天線同產品同高度,不升降,轉臺仍然轉動以尋找輻射最大值;
c)替代法:采用ERP(有效發射功率)來代替,再換算成場強數值。這個在RF測試中經常用到,常規EMC很少使用。替代法測試的目的是測試EUT的殼體輻射,需要拆除所有可拆卸電纜,不可拆卸的電纜上套鐵氧體磁環。首先用天線A和接收機測量出EUT的最大騷擾值,然后用天線B替代EUT,調節信號發生器輸出功率,直至測量接收機達到同樣的值。記錄替代天線B的輸入端功率,即為EUT的殼體輻射功率。天線的選則根據測試頻率來定;
d)磁場輻射:采用三環天線的磁場輻射測試沒啥好說的,樣品放置在天線中心,X/Y/Z三個方向各測一組磁場輻射的結果。采用單小環天線時,天線垂直地面放置,最低部分高于地面1m,因為是近場測量,又考慮到了地面的反射,測量所得的值反映了EUT的水平和垂直的磁場分量;
e)騷擾功率:對設備的所有長度超過25cm的電纜(也包括輔助設備的線纜)都需進行。因為在30-300MHz內不同頻點的騷擾在被測線纜中呈駐波形式分布。因此在測量中需要沿導軌拉功率吸收鉗以尋找每個終測頻點騷擾功率最大的位置(大致在離設備半波長的距離處)。
3. 輻射發射測試結果判定:
仍然是與限值線比較。低于PASS,高出FAIL。
4. 輻射發射測試注意事項:
測試布置仍然是測試最需要的環節。另外,因為是高頻測試,場地、設備等都是很重要的會影響最終結果的因素。
5. 輻射發射測試范圍 30MHz-18.5GH
