RF測試實驗室
青島歐科標準技術有限公司   發布時間:2015/10/8

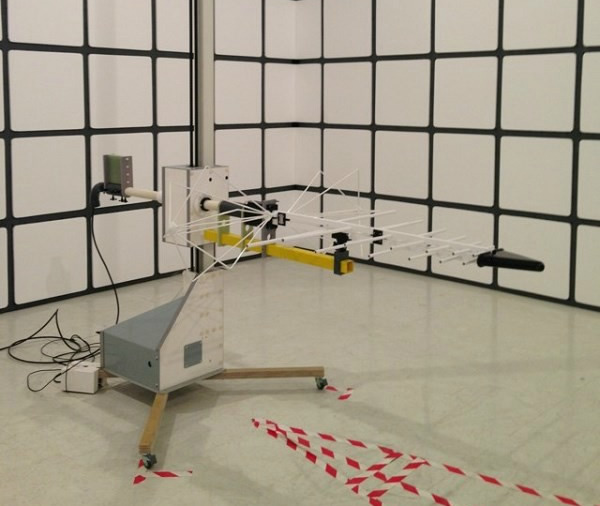

RF測試實驗室-1

  1.射頻輻射抗擾度測試標準:

IEC61000-4-3, GB/T17626.3
2.造成射頻輻射的起因:
射頻輻射電磁場對設備的干擾往往是由設備操作、維修和安全檢查人員在使用移動電話時所產生的,其他如無線電臺、電視發射臺、移動無線電發射機和各種工業電磁輻射源(以上屬有意發射),以及電焊機、晶閘管整流器、熒光燈工作時產生的寄生輻射(以上屬無意發射),也都會產生射頻輻射干擾。
3. 射頻輻射抗擾度測試目的
    建立一個共同的標準來評價電氣和電子設備的抗射頻輻射電磁場干擾的能力。
4. 射頻輻射抗擾度測試的嚴酷度等級:
測試頻率范圍:80MHz~2GHz
主要測試設備:信號發生器,接收機,全電波暗室
試驗等級:
等級 試驗場強/(V/m)
1   1
2   3
3   10
X   特定
注:X是一開放的等級,可在產品規范中規定。
5. 射頻輻射抗擾度模擬試驗
隨著技術的發展,電磁環境也隨著惡化,測試頻率已由早期的(27~500)MHz,擴展到(80~1000)MHz。其中高頻段的擴展是與移動電話的普遍使用有關,它的工作頻率現已擴展到900MHz(甚至更高);對80MHz的選擇則與對測試場地的要求、對射頻功率放大器的功率要求和對天線的選用要求有關。至于80MHz以下部分,將由IEC61000-4-6標準加以補充。
    試驗時要用1kHz正弦波進行幅度調制,調制深度為80%,參見圖3(在早期的試驗標準中不需要調制)。將來有可能再增加一項鍵控調頻(歐共體標準已采用),調制頻率為200Hz,占空比為1∶1。
6. 射頻輻射抗擾度基本試驗儀器
  (1)信號發生器(主要指標是帶寬、有調幅功能、能自動或手動掃描、掃描點上的留駐時間可設定、信號的幅度能自動控制等)。
(2)功率放大器(要求在3m法或10m法的情況下,達到標準規定的場強。對于小產品,也可以采用1m法進行試驗,但當1m法和3m法的試驗結果有爭執時,以3m法為準)。
(3)天線(在不同的頻段下使用雙錐和對數周期天線。國外已有在全頻段內使用的復合天線)。
(4)場強測試探頭。
(5)場強測試與記錄設備。
當在基本儀器的基礎上再增加一些諸如功率計、計算機(包括專用的控制軟件)、場強探頭的自動行走機構等,可構成一個完整的自動測試系統。
7. 射頻輻射抗擾度測試的場地
    最好采用電波暗室(主要考慮場地均勻性問題。如果在這個電波暗室中還要考慮產品本身在工作中產生的電磁波騷擾測試時,則這個電波暗室還涉及到與開闊場的比對問題)。
    為了保證試驗結果的可比性和重復性,要對試驗場地的均勻性進行校驗。
試驗方法
    試驗在電波暗室中進行,試驗時人員不能進入,用工業電視監視試品的工作情況(或從試品引出可以說明試品工作狀態的信號至測定室,由專門儀器予以判定)。暗室內有天線(包括天線的升降塔)、轉臺、試品及工業電視攝象機。
    工作人員、測定試品性能的儀器、信號發生器、功率計和計算機等設備在測定室里。高頻功率放大器則放在功放室里。
    試驗中,對試品的布線非常講究,應記錄在案,以便必要時重現試驗結果。
